此系统使用多台离心风机进行散热，以630kW/6kV变频器为例，功率柜顶为2台，变压器柜顶一般为1台，风机选用艾弗洛公司生产的离心风机，此风机可靠性高，性能优异。风机根据变频器功率等级不同，选用单相或三相风机。其中单相风机额定风量为2500 m3/h，三相风机额定风量为3300 m3/h。变频器总的排风量为单个风机排风量乘以风机数量。
当变频器满负荷工作时，其总损耗（转变为热量）约为系统额定功率的3%，比如1000kW变频器满负荷工作时，损耗约为30kW。如此大的热量如果全部排放到安装变频器的室内，将会使室内温度迅速升高，严重影响变频器的正常运行。
最低环境温度-5℃，最高环境温度40℃，工作环境的温度变化应不大于5℃/h。如果环境温度超过允许值，应考虑配备相应的散热设备。
1、通风量的计算
变频器总的排风量为单个风机排风量乘以风机数量。单相风机的流量为2500 m3/h，三相风机的流量为3300 m3/h。变频器室的入风、出风量需要同该数值匹配。
2、风道的设计
常规的设计是在机柜上面安装风道，将变频器产生的热量直接排放到室外，由变频器室的进风口不断补充冷风，对系统进行冷却，具体排风方案及风的流向见图2：
图2 正面视图

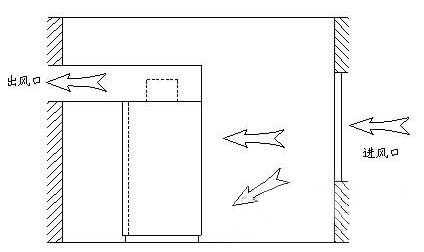

图3 侧面视图
图3中所示进风口的面积需要根据系统的具体情况进行确定，并且风口应设置空气过滤网，过滤网的网孔不得大于5×5mm。系统的通风量Qf，假定进风口的风速V不超过3 m/s，由Qf =S×V可知，进风口的面积S≈Qf /V。
根据风冷系统的散热原理，△Q=△t×Qf×Cp×ρ,其中：
△Q：系统总的损耗功率
△t：空气进口与出口的温差；
Qf：总的通风量
Cp：空气的比热：1005J/kg℃
ρ：空气的密度：1.165kg/ m3
根据以上条件计算出△t（空气进口与出口的温差）。
如果变频器柜顶风机距出风口较近（小于2米，中间无转折），出风口可不加装辅助排风机。如果进风口的现场施工存在不便，风道需有转折，则可以考虑加装风机强迫进风。
风道的具体施工可在变频器安装就位后，在现场进行。我公司安装调试人员可在现场进行指导。需要注意的是变压器柜风道和功率柜风道需分开，否则将会影响到功率单元的正常散热。
